Bain - NIBT 7.01/7.02


🛁 Locaux avec baignoire (NIBT 7.01) ▼
Volume 0
L'intérieur de la baignoire. Aucun matériel électrique admis.
Volume 1
Au-dessus de la baignoire, limité par les dimensions extérieures, du sol jusqu'à 225 cm de hauteur ou jusqu'à la sortie d'eau fixe la plus haute.
Volume 2
Élargit le volume 1 latéralement de 60 cm à partir du bord de la baignoire.

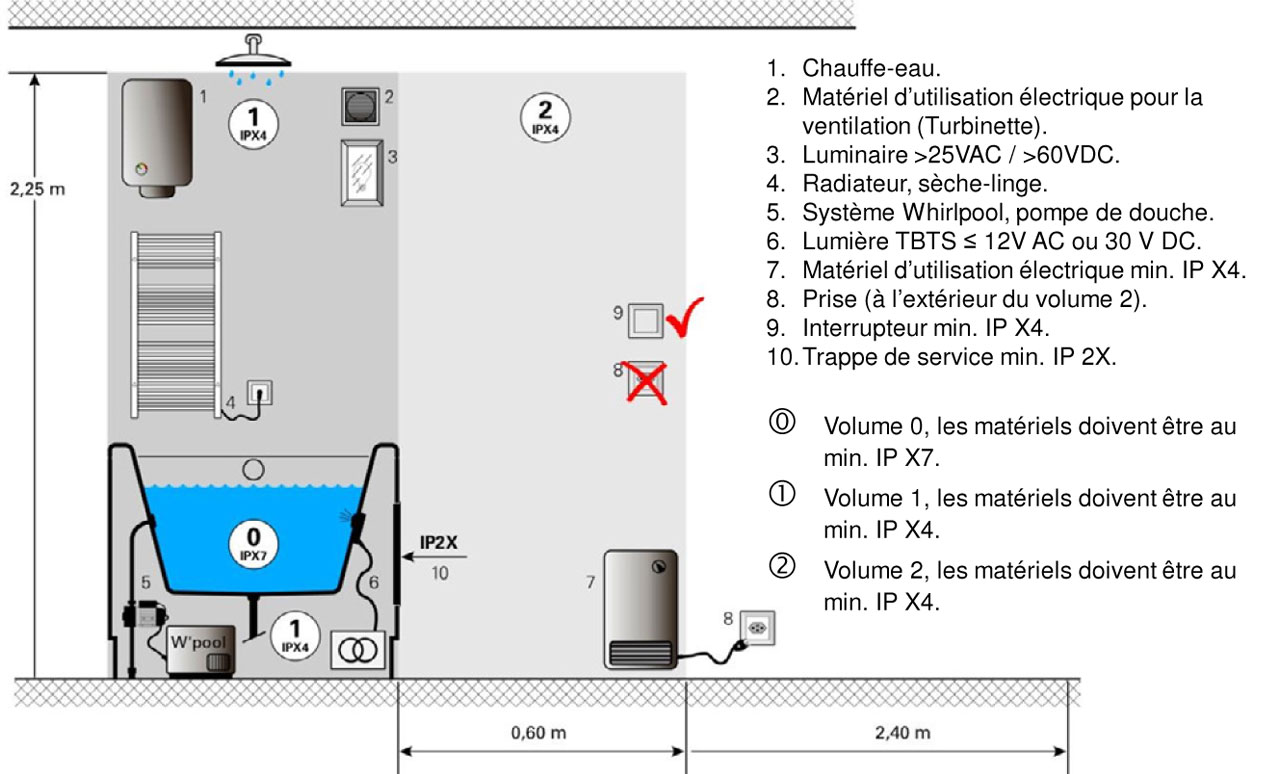

Volumes baignoire

📍 Distance de saisie (0.6 m)

La distance de saisie est mesurée à partir du bord de la surface verticale limitant le volume 1. Les prises en dehors du volume 2 sont admises à condition qu'elles ne puissent pas être utilisées depuis la baignoire.

VolumeMatériel admisIP minimum
0Aucun-
1Chauffe-eau, ventilateurs, radiateurs fixes (SELV/PELV ≤25V AC / 60V DC)IP X4
2Luminaires, ventilateurs, radiateurs fixesIP X4
🚿 Douches en immeubles d'habitation ▼
Volume 1
Dimension horizontale max. 1.20 m en angle droit à partir du point de sortie d'eau fixe, ou jusqu'à la séparation fixe. Hauteur: du sol jusqu'à 225 cm.
Volume 2
Obtenu par une séparation fixe. Élargit le volume 1 de 60 cm.

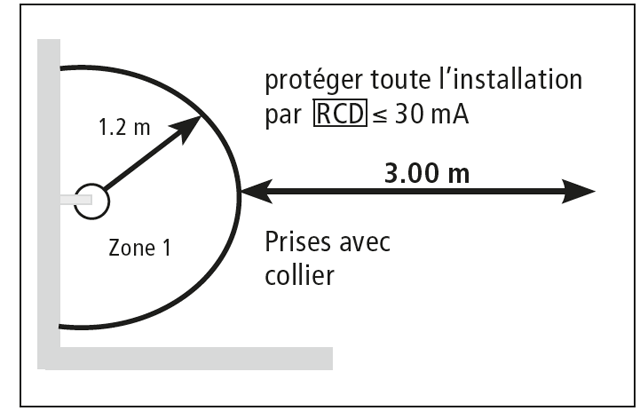

Volumes douche

⚠️ Prises interdites

Les prises ne peuvent pas être posées dans le volume élargi 1 ni dans le volume 2. Respecter impérativement la distance de saisie de 0.6 m.

ℹ️ Sortie d'eau fixe

La sortie d'eau fixe est le point de fixation faisant partie de l'installation de tuyauterie fixe. Les tuyaux flexibles des pommes de douche ne font pas partie de la sortie d'eau fixe.

🏃 Douches sans receveur (vestiaires, sport) ▼

📐 Règle spéciale

Pour les douches sans receveur (absence de différence de niveau entre la douche et le sol), les volumes 0 à 2 ne sont pas applicables.

Volume 1 uniquement
S'étend sur 120 cm à partir du point central de la sortie d'eau fixe, dans toutes les directions.

Hauteur: Du sol jusqu'à 225 cm au-dessus du sol.
ConfigurationDimension du volume 1
Douche uniqueRayon de 1.20 m depuis la sortie d'eau
Douches multiplesLes volumes 1 peuvent se chevaucher
Avec séparation fixeLimité par la séparation
🏊 Piscines et pataugeoires (NIBT 7.02) ▼
Volume 0
L'intérieur du bassin de la piscine ou de la pataugeoire.
Volume 1
Zone s'étendant à 2 m horizontalement du bord du bassin et à 2.5 m de hauteur au-dessus du sol ou de la surface accessible.
Volume 2
Zone s'étendant à 1.5 m au-delà du volume 1, soit jusqu'à 3.5 m du bord du bassin.

🏗️ Bassins au-dessus du sol

Pour les bassins au-dessus du sol, les dimensions des volumes sont mesurées à partir du bord supérieur du bassin.

VolumeDistance horizontaleHauteur
0Intérieur du bassin-
12.0 m du bord2.5 m
23.5 m du bord2.5 m
⚡ Liaison équipotentielle supplémentaire ▼

🔗 Éléments à relier (volumes 0, 1 et 2)

  • Canalisations métalliques (eau douce, eaux usées, gaz, chauffage, climatisation)
  • Parties métalliques de la construction
  • Parties métalliques de la construction du bassin
  • Armatures de sols non isolants
  • Conducteur de protection vers les masses des matériels

📋 Section minimale du conducteur

TypeSection
Conducteur principal≥ 4 mm² Cu
Vers masses/éléments conducteurs≥ 2.5 mm² Cu (protégé) ou 4 mm² (non protégé)
🔌 Canalisations et protections ▼

📏 Canalisations noyées

  • Recouvrement minimum: 6 cm
  • Sinon: chaque canalisation doit contenir un conducteur PE relié au conducteur PE principal
  • Même règle pour les canalisations ne desservant pas directement la zone

⚡ Protection obligatoire

Toute l'installation doit être protégée par des DDR ≤ 30 mA (disjoncteurs différentiels à courant de défaut).

ZonePrises T13Distance de la zone 1
Hors zone 2Avec collerette uniquementjusqu'à 2.4 m de la zone 2
Au-delàAvec collerette uniquementjusqu'à 3.0 m de la zone 1
✅ Vérifications initiales ▼

📋 Liste des vérifications

  1. Examen visuel - Conformité de l'installation
  2. Essais et mesures
  3. Continuité des PE et des équipotentielles de protection
  4. Résistance d'isolement
  5. Coupure automatique - Test des DDR
  6. Sens de rotation / Polarité
Source: NIBT Compact 2015 - Michel Thurre
Norme: NIBT 7.01 (Baignoires/Douches) & NIBT 7.02 (Piscines)
